راهنمای کامل انتخاب الکترود مناسب برای جوشکاری پروفیل انواع، نکات فنی و کاربردها

در جوشکاری پروفیل‌ها، انتخاب الکترود مناسب نقش حیاتی در کیفیت، استحکام و دوام اتصال دارد. با توجه به تنوع پروفیل‌ها از نظر ضخامت، جنس و شرایط کاری، شناخت دقیق ویژگی‌های الکترودها و تطبیق آن‌ها با نیاز پروژه، اهمیت ویژه‌ای دارد. در ادامه، به بررسی الکترودهای مناسب برای جوشکاری پروفیل‌ها می‌پردازیم.​

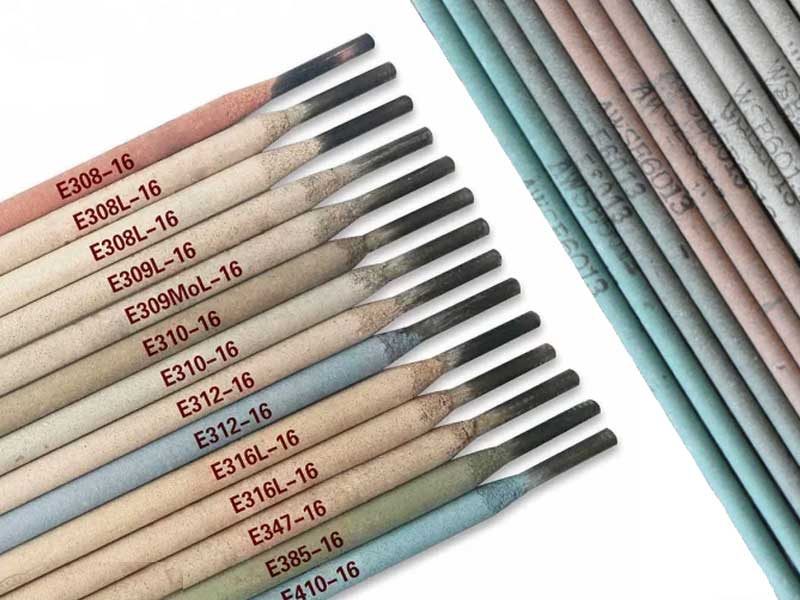

انواع الکترودهای مناسب برای جوشکاری پروفیل

1. الکترود E6013

الکترود E6013 یکی از پرکاربردترین الکترودها در جوشکاری پروفیل‌های نازک و متوسط است. ویژگی‌های آن عبارتند از:​

• قوس نرم و پایدار: مناسب برای جوشکاری در موقعیت‌های مختلف.
• نفوذ متوسط: ایجاد جوش‌های یکنواخت و صاف.
• مناسب برای جریان AC و DC: انعطاف‌پذیری در استفاده با دستگاه‌های مختلف.
• کاربرد آسان: مناسب برای جوشکاران با مهارت‌های مختلف.​

این الکترود برای پروفیل‌های با ضخامت تا 3 میلی‌متر ایده‌آل است. ​

2. الکترود E7018

الکترود E7018 برای جوشکاری پروفیل‌های ضخیم و سازه‌های تحت بار و فشار بالا مناسب است. ویژگی‌های آن شامل:​

• مقاومت بالا در برابر ترک‌خوردگی: به‌دلیل پوشش با هیدروژن کم.
• نفوذ عمیق و استحکام بالا: ایجاد جوش‌های مقاوم و بادوام.
• مناسب برای جریان DC و AC: قابلیت استفاده با منابع مختلف برق.
• نیاز به نگهداری مناسب: برای جلوگیری از جذب رطوبت.​

این الکترود برای پروفیل‌های با ضخامت 3 تا 3.5 میلی‌متر توصیه می‌شود. ​

3. الکترود E6010

الکترود E6010 برای جوشکاری پروفیل‌های ضخیم و در موقعیت‌های دشوار کاربرد دارد. ویژگی‌های آن:​

• نفوذ عمیق: مناسب برای جوشکاری در محل‌هایی با دسترسی محدود.
• قوس قوی و پایدار: ایجاد جوش‌های محکم و مقاوم.
• مناسب برای جریان DC: استفاده در پروژه‌های صنعتی.
• نیاز به مهارت بالا: به‌دلیل قوس قوی و کنترل دشوارتر.​

این الکترود برای پروفیل‌های با ضخامت 3.5 تا 4 میلی‌متر مناسب است. ​

4. الکترود E308

الکترود E308 برای جوشکاری پروفیل‌های از جنس استنلس استیل استفاده می‌شود. ویژگی‌های آن:​

• مقاومت بالا در برابر خوردگی: مناسب برای محیط‌های شیمیایی و دریایی.
• ایجاد جوش‌های با کیفیت بالا: مناسب برای سازه‌های حساس.
• قیمت بالاتر: به‌دلیل ویژگی‌های خاص.​

این الکترود برای پروفیل‌های استنلس استیل توصیه می‌شود. ​

عوامل مؤثر در انتخاب الکترود مناسب

1. ضخامت پروفیل

ضخامت پروفیل تأثیر مستقیم بر انتخاب قطر و نوع الکترود دارد. برای پروفیل‌های نازک، الکترودهای با قطر کمتر و نفوذ کمتر مناسب‌تر هستند، در حالی که برای پروفیل‌های ضخیم‌تر، الکترودهای با قطر بیشتر و نفوذ عمیق‌تر توصیه می‌شوند.​

2. جنس پروفیل

جنس پروفیل (فولاد کربنی، استنلس استیل، آلومینیوم و…) تعیین‌کننده نوع الکترود است. برای هر نوع ماده، الکترود خاصی با ویژگی‌های مناسب وجود دارد.​

3. موقعیت جوشکاری

موقعیت جوشکاری (افقی، عمودی، بالای سر و…) بر انتخاب الکترود تأثیرگذار است. برخی الکترودها برای موقعیت‌های خاصی طراحی شده‌اند و عملکرد بهتری دارند.​

4. نوع جریان برق

برخی الکترودها فقط با جریان DC یا AC کار می‌کنند، در حالی که برخی دیگر با هر دو نوع جریان سازگار هستند. انتخاب الکترود باید با توجه به نوع منبع برق موجود انجام شود.​

5. مهارت جوشکار

سطح مهارت جوشکار نیز در انتخاب الکترود مؤثر است. برخی الکترودها نیاز به مهارت و تجربه بیشتری دارند، در حالی که برخی دیگر برای کاربران مبتدی مناسب‌تر هستند.​

جدول مقایسه الکترودهای رایج برای جوشکاری پروفیل

نکات ایمنی در جوشکاری پروفیل

جوشکاری فعالیتی پرخطر محسوب می‌شود و رعایت اصول ایمنی برای حفظ سلامت اپراتور و کیفیت کار ضروری است:

• استفاده از لباس ایمنی مناسب: پوشیدن لباس ضد شعله، دستکش چرمی، کفش ایمنی و پیش‌بند مخصوص.
• محافظت از چشم‌ها: استفاده از ماسک جوشکاری با فیلتر UV برای جلوگیری از آسیب چشمی و کوری لحظه‌ای.
• تهویه مناسب محیط کار: دود حاصل از سوختن پوشش الکترود می‌تواند سمی باشد؛ در محیط‌های بسته، استفاده از تهویه مکانیکی الزامی است.
• جلوگیری از تماس با فلز داغ: پس از جوش، فلزات داغ هستند و تماس مستقیم می‌تواند منجر به سوختگی شود.
• بررسی اتصال به زمین: برای جلوگیری از برق‌گرفتگی، اطمینان از اتصال صحیح دستگاه جوش به زمین اهمیت بالایی دارد.

اشتباهات رایج در انتخاب الکترود برای جوشکاری پروفیل

بسیاری از افراد، به‌ویژه تازه‌کاران، دچار اشتباهاتی در انتخاب و استفاده از الکترود می‌شوند که کیفیت جوش را کاهش می‌دهد:

1. استفاده از الکترود نامناسب با جنس پروفیل: مثلاً استفاده از الکترود E6013 برای فولاد زنگ‌نزن.
2. عدم توجه به ضخامت پروفیل: انتخاب الکترود با نفوذ کم برای پروفیل ضخیم باعث جوش ضعیف می‌شود.
3. جوشکاری با آمپر اشتباه: تنظیم نامناسب آمپر باعث ایجاد سرباره زیاد یا نفوذ ناقص می‌شود.
4. استفاده از الکترود مرطوب: رطوبت در الکترود باعث ترک‌خوردگی جوش و پاشش زیاد می‌شود.
5. عدم آماده‌سازی سطح فلز: تمیز نکردن سطح فلز از روغن، زنگ‌زدگی یا رنگ باعث کاهش کیفیت جوش می‌شود.

نکات اقتصادی و نگهداری تجهیزات جوشکاری

هزینه‌های مرتبط با جوشکاری پروفیل فقط به خرید الکترود محدود نمی‌شود؛ نگهداری و استفاده بهینه از تجهیزات اهمیت بالایی دارد:

• خرید الکترود از برندهای معتبر: کیفیت بالا، اتلاف مواد کمتر و جوش مقاوم‌تر را تضمین می‌کند.
• نگهداری دستگاه جوش: بررسی منظم کابل‌ها، اتصالات، ولوم تنظیم آمپر و فن خنک‌کننده دستگاه عمر آن را افزایش می‌دهد.
• بازیابی الکترودهای نیم‌سوخته: تا حد امکان از طول کامل الکترود استفاده شود تا هزینه کاهش یابد.
• محاسبه هزینه در پروژه‌های بزرگ: در پروژه‌هایی که چندین متر پروفیل جوش داده می‌شود، تخمین دقیق تعداد الکترود مورد نیاز و برنامه‌ریزی مالی مهم است.

نکات فنی در اجرای جوشکاری پروفیل

اجرای صحیح جوشکاری فقط به انتخاب الکترود خلاصه نمی‌شود؛ بلکه تکنیک جوشکاری و آماده‌سازی نیز نقش تعیین‌کننده دارد:

1. آماده‌سازی محل جوش

• لبه‌های پروفیل را با سنگ یا فرز تمیز و صاف کنید.
• در صورت نیاز، زوایای پخ‌زنی (V یا U) ایجاد کنید تا نفوذ جوش به‌خوبی انجام شود.
• فاصله ریشه‌ای مناسب بین پروفیل‌ها رعایت شود تا از سوختگی یا عدم نفوذ جلوگیری شود.

2. تکنیک حرکت دست

• حرکت دست در الکترودهای کم‌نفوذ مثل E6013 باید پیوسته، یکنواخت و با نوسان کم باشد.
• در جوشکاری عمودی، تکنیک زیگزاگی یا دایره‌ای برای جلوگیری از ریزش مذاب توصیه می‌شود.
• فاصله قوس (Arc Length) باید متناسب با ضخامت الکترود باشد (معمولاً 1.5 تا 2 برابر قطر).

3. لایه‌بندی جوش

• در ضخامت‌های بالاتر از 3 میلی‌متر، اجرای چند پاس جوش (Root Pass، Fill Pass، Cap Pass) ضروری است.
• هر پاس باید به‌درستی تمیز و خالی از سرباره باشد تا لایه بعدی به‌خوبی بنشیند.

تفاوت جوشکاری پروفیل با قوطی

اگرچه در ظاهر مشابه هستند، اما چند تفاوت کلیدی در جوشکاری این دو وجود دارد:

کاربردهای عملی جوشکاری پروفیل

جوشکاری پروفیل در صنایع مختلف به‌شدت مورد استفاده قرار می‌گیرد، ازجمله:

• ساخت در و پنجره‌های فلزی: استفاده از پروفیل‌های نازک با الکترود E6013 برای ایجاد اتصالات دقیق و تمیز.
• ساخت فریم‌های صنعتی و شاسی ماشین‌آلات: با استفاده از الکترودهای قوی‌تر مانند E7018.
• سازه‌های سبک شهری و روستایی: مانند آلاچیق، گلخانه، پایه چراغ، نرده و سایبان.
• سوله‌های پیش‌ساخته و خرپاها: در بخش‌هایی که از پروفیل‌های سبک استفاده می‌شود.
• صنعت مبلمان فلزی: ایجاد اتصالات سبک و تمیز با جوشکاری قوی ولی کم‌عمق.

معرفی برندهای معتبر الکترود در بازار ایران

انتخاب الکترود فقط به مشخصات فنی خلاصه نمی‌شود، برند نیز در کیفیت نهایی بسیار مؤثر است. برخی از برندهای مطرح موجود در ایران عبارتند از:

1. الکترود آما (Ama)

• تولید داخل با کیفیت صادراتی
• پوشش عالی در E6013 و E7018
• در اکثر فروشگاه‌ها موجود و مقرون‌به‌صرفه

2. الکترود آذر جوش

• کیفیت خوب و قیمت اقتصادی
• محبوب در پروژه‌های سبک و متوسط

3. الکترود ایساب (Esab) – سوئد

• کیفیت بالا، قیمت بالا
• مناسب پروژه‌های صنعتی و حساس

4. Kobe (ژاپن)

• بسیار باکیفیت، مناسب پروژه‌های حساس نفت، گاز و پتروشیمی

5. Böhler (آلمان)

• جوش‌هایی با ظاهر بی‌نقص و خواص مکانیکی عالی

بررسی چند پرسش پرتکرار کاربران

🔹 آیا می‌توان از الکترود E6013 برای همه نوع پروفیلی استفاده کرد؟

خیر. E6013 برای پروفیل‌های سبک و متوسط مناسب است. در پروفیل‌های ضخیم یا تحت تنش باید از E7018 یا E6010 استفاده کرد.

🔹 بهترین قطر الکترود برای جوشکاری پروفیل 2 میلی‌متری چیست؟

الکترود 2.5 یا 3.2 میلی‌متری (بسته به مهارت اپراتور و نوع اتصال) گزینه مناسبی است.

🔹 چگونه از تاب‌برداشتن پروفیل پس از جوش جلوگیری کنیم؟

• جوش متقارن در دو طرف انجام شود.
• قطعات به درستی فیکس و خنک‌کاری شوند.
• از آمپر بیش از حد استفاده نشود.

نکات پایانی

• نگهداری الکترودها: الکترودها باید در محیط خشک و دور از رطوبت نگهداری شوند تا از جذب رطوبت و کاهش کیفیت جوش جلوگیری شود.
• تنظیم آمپر مناسب: تنظیم صحیح آمپر بر اساس ضخامت پروفیل و نوع الکترود، کیفیت جوش را بهبود می‌بخشد.
• استفاده از تجهیزات مناسب: استفاده از دستگاه‌های جوشکاری با کیفیت و مناسب با نوع الکترود، عملکرد بهتری را فراهم می‌کند.​
