سریع ترین روش عیب یابی و تعمیر آیفون تصویری

یکی از نکاتی که باید در تعمیر آیفون تصویری در نظر گرفت، عیب یابی دقیق و بی نقص آیفون تصویری در مواقعی که دستگاه با مشکلات مختلفی مواجه میشود میباشد.

جهت عیب یابی سریع تر لازم است تا اجزای مهم آیفون تصویری و عملکرد های آنرا بدانیم.

اجزای اصلی مانیتور های تصویری

1. پاور
2. برد صدا یا مین برد
3. برد TFT یا درایور یا السیدی
4. برد حافظه
5. برد صفحه کلید
6. برد پتانسیومتر ها

بیشتر بخوانید: امداد خودرو لکسوس

معرفی قطعات و کاربرد اجزای آیفون تصویری

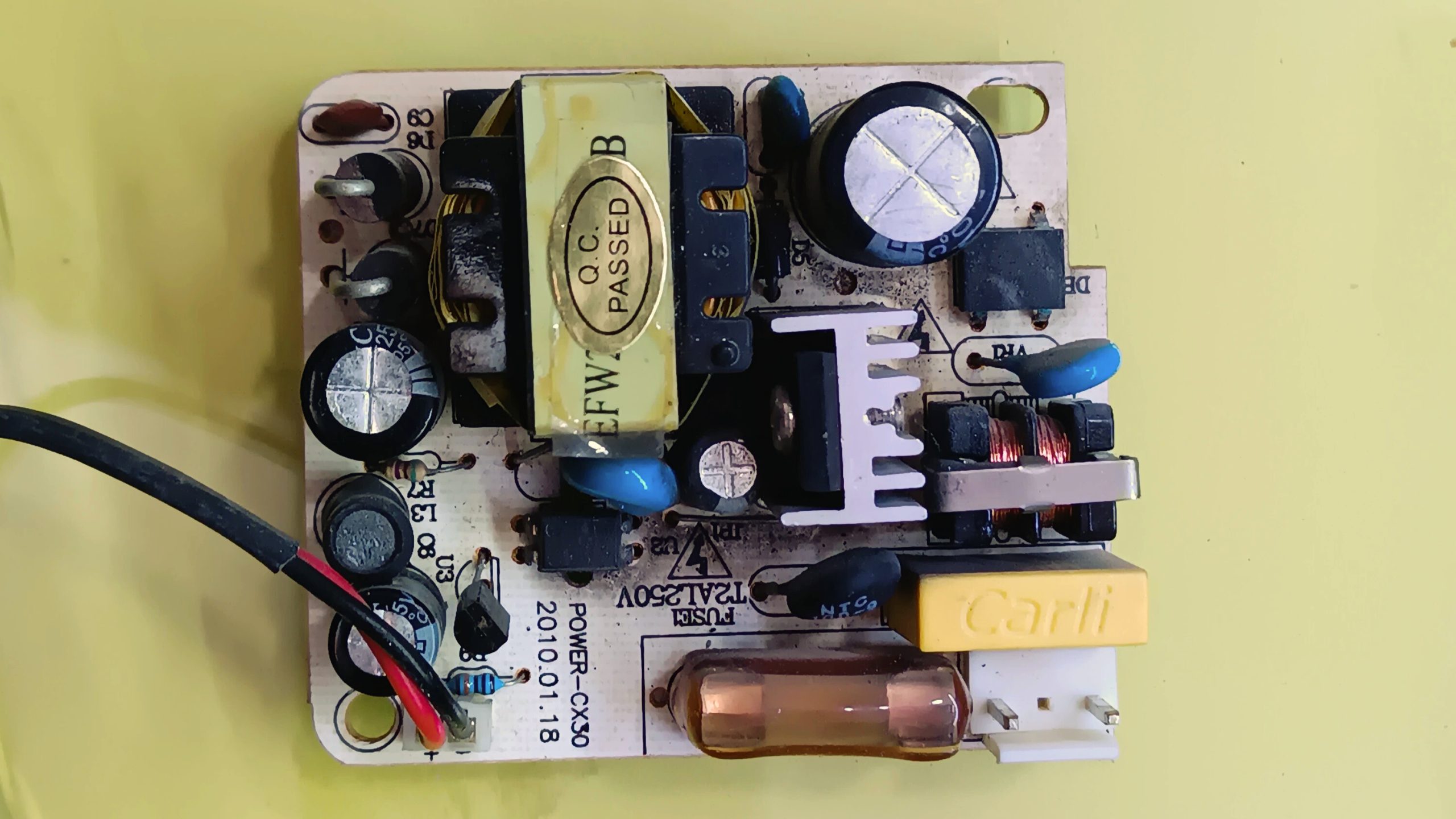

برد پاور آیفون تصویری: قلب تپنده سیستم

برد پاور (Power Board) یا منبع تغذیه، یکی از اجزای حیاتی و اساسی در هر سیستم آیفون تصویری به شمار می‌رود. وظیفه اصلی این برد، تبدیل ولتاژ متناوب (AC) برق شهری به ولتاژ مستقیم (DC) مورد نیاز برای تغذیه سایر اجزای سیستم آیفون تصویری از جمله پنل بیرونی (دوربین و میکروفون)، مانیتور داخلی، قفل درب بازکن و سایر مدارهای الکترونیکی است. به عبارت دیگر، برد پاور مانند قلب تپنده سیستم عمل کرده و انرژی لازم برای عملکرد صحیح تمام اجزا را فراهم می‌کند.در بحث تعمیر آیفون تصویری تابا خرابی برد پاور و خاموشی دستگاه ها به شدت رایج است.

عملکرد و اجزای اصلی برد پاور:

برد پاور معمولاً از اجزای الکترونیکی مختلفی تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند. برخی از اجزای اصلی یک برد پاور آیفون تصویری عبارتند از:

• ترانسفورماتور (Transformer): ولتاژ AC ورودی را به ولتاژ AC با سطح مناسب‌تر برای یکسوسازی کاهش می‌دهد.
• پل دیود (Bridge Rectifier): ولتاژ AC کاهش یافته را به ولتاژ DC پالسی تبدیل می‌کند.
• خازن‌های صافی (Filter Capacitors): ریپل‌های موجود در ولتاژ DC پالسی را حذف کرده و یک ولتاژ DC نسبتاً صاف تولید می‌کنند.
• رگولاتور ولتاژ (Voltage Regulator): ولتاژ DC صاف شده را در یک سطح ولتاژ ثابت و دقیق تنظیم می‌کند تا از آسیب رسیدن به سایر اجزای حساس سیستم جلوگیری شود.
• مدارهای محافظت (Protection Circuits): این مدارها وظیفه محافظت از برد پاور و سایر اجزا در برابر نوسانات ولتاژ، جریان بیش از حد و اتصال کوتاه را بر عهده دارند. فیوزها، وریستورها و مدارهای قطع کننده از جمله اجزای این بخش هستند.
• مدارهای سوئیچینگ (در برخی مدل‌ها): در بردهای پاور سوئیچینگ، از تکنیک‌های پیشرفته‌تری برای تبدیل ولتاژ استفاده می‌شود که منجر به راندمان بالاتر، اندازه کوچکتر و وزن کمتر می‌شود.

اهمیت برد پاور در عملکرد آیفون تصویری:

عملکرد صحیح برد پاور، نقش بسیار مهمی در کارکرد کلی سیستم آیفون تصویری دارد. هرگونه نقص یا اختلال در عملکرد این برد می‌تواند منجر به مشکلات متعددی شود، از جمله:

• روشن نشدن مانیتور یا پنل بیرونی: در صورت عدم تامین ولتاژ کافی، هیچ یک از اجزا قادر به روشن شدن نخواهند بود.
• تصویر و صدای نامناسب: نوسانات ولتاژ یا تامین ولتاژ ناپایدار می‌تواند باعث ایجاد اختلال در کیفیت تصویر و صدا شود.
• عملکرد نادرست قفل درب بازکن: ولتاژ ناکافی ممکن است مانع از عملکرد صحیح مکانیزم قفل شود.
• آسیب دیدن سایر اجزای سیستم: نوسانات شدید ولتاژ می‌تواند به مدارهای حساس سایر اجزا آسیب برساند.

علل خرابی برد پاور:

خرابی برد پاور می‌تواند دلایل مختلفی داشته باشد، از جمله:

• نوسانات برق شهری: شوک‌های الکتریکی و نوسانات شدید ولتاژ می‌توانند به اجزای برد آسیب برسانند.
• کیفیت پایین قطعات: استفاده از قطعات نامرغوب در ساخت برد می‌تواند عمر مفید آن را کاهش دهد.
• گرمای بیش از حد: تهویه نامناسب و کارکرد طولانی مدت در دمای بالا می‌تواند باعث استهلاک و خرابی قطعات شود.
• اتصال کوتاه در سایر اجزای سیستم: اتصال کوتاه در پنل، مانیتور یا قفل می‌تواند باعث وارد آمدن فشار بیش از حد به برد پاور شود.
• فرسودگی و عمر مفید: مانند هر قطعه الکترونیکی دیگری، برد پاور نیز دارای عمر مفید مشخصی است و پس از گذشت زمان ممکن است دچار خرابی شود.

عیب‌یابی و تعمیر برد پاور:

عیب‌یابی و تعمیر برد پاور آیفون تصویری معمولاً نیاز به دانش فنی الکترونیک و ابزارهای تخصصی دارد. در صورت بروز مشکل در عملکرد آیفون تصویری، توصیه می‌شود ابتدا از سالم بودن اتصالات و وجود برق در پریز اطمینان حاصل کنید. اگر مشکل همچنان پابرجاست، بهتر است از یک تکنسین متخصص برای بررسی و تعمیر برد پاور کمک بگیرید. تلاش برای تعمیر برد پاور توسط افراد غیر متخصص می‌تواند خطرناک بوده و به سایر اجزای سیستم نیز آسیب برساند.

در نهایت، برد پاور به عنوان منبع تغذیه اصلی، نقش حیاتی در عملکرد صحیح و پایدار سیستم آیفون تصویری ایفا می‌کند. توجه به کیفیت این قطعه و محافظت از آن در برابر نوسانات برق می‌تواند به افزایش طول عمر سیستم و جلوگیری از مشکلات احتمالی کمک کند.

در بحث تعمیر آیفون تصویری تکنما به دلیل یکپارچه بودن برد پاور و برد اصلی حتما ابتدا قطعات را تست سرد گرفته سپس نسبت به تعویض انها اقدام نمایید.

برد صدا در آیفون تصویری: قلب ارتباط صوتی

برد صدا یکی از اجزای حیاتی در سیستم آیفون تصویری است که وظیفه اصلی آن برقراری ارتباط صوتی دو طرفه بین فرد مراجعه کننده در پنل بیرونی و ساکنین داخل ساختمان از طریق مانیتور داخلی را بر عهده دارد. این برد الکترونیکی کوچک اما پیچیده، نقش کلیدی در تجربه کاربری ایفا می‌کند و کیفیت عملکرد آن به طور مستقیم بر وضوح و شفافیت صدا در مکالمات تاثیر می‌گذارد.

اجزای اصلی برد صدا:

برد صدا معمولاً از اجزای الکترونیکی مختلفی تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند. برخی از مهم‌ترین این اجزا عبارتند از:

• میکروفون: وظیفه دریافت صدای فرد مراجعه کننده در پنل بیرونی و تبدیل آن به سیگنال الکتریکی را بر عهده دارد. کیفیت میکروفون تاثیر بسزایی در وضوح صدای ارسالی دارد.
• بلندگو: وظیفه پخش صدای ساکنین داخل ساختمان برای فرد مراجعه کننده را بر عهده دارد. کیفیت بلندگو نیز در وضوح صدای دریافتی تاثیرگذار است.
• تقویت کننده صدا (Amplifier): سیگنال‌های صوتی ضعیف دریافت شده از میکروفون را تقویت می‌کند تا به میزان کافی برای انتقال و پخش از طریق بلندگو برسند. همچنین، صدای ارسالی از داخل ساختمان را برای پخش در پنل بیرونی تقویت می‌کند.
• مدار کنترل صدا: وظیفه تنظیم سطح صدا، فیلتر کردن نویز و مدیریت جریان صوتی بین میکروفون و بلندگو را بر عهده دارد. این مدار می‌تواند شامل قطعاتی مانند مقاومت‌ها، خازن‌ها، ترانزیستورها و مدارهای مجتمع (IC) باشد.
• اتصالات و ترمینال‌ها: برای اتصال برد صدا به سایر اجزای سیستم آیفون تصویری مانند میکروفون، بلندگو، کابل‌های ارتباطی و منبع تغذیه استفاده می‌شوند.

عملکرد برد صدا:

هنگامی که فردی دکمه زنگ پنل بیرونی را فشار می‌دهد، سیستم آیفون تصویری فعال شده و ارتباط بین پنل و مانیتور برقرار می‌شود. در این زمان، برد صدا در پنل بیرونی فعال شده و صدای فرد مراجعه کننده توسط میکروفون دریافت و پس از تقویت توسط تقویت کننده، از طریق کابل‌های ارتباطی به برد صدا در مانیتور داخلی منتقل می‌شود. برد صدا در مانیتور نیز این سیگنال صوتی را دریافت کرده و از طریق بلندگوی مانیتور پخش می‌کند تا ساکنین صدای مراجعه کننده را بشنوند.

به طور مشابه، هنگامی که ساکنین از طریق مانیتور با فرد مراجعه کننده صحبت می‌کنند، صدای آن‌ها توسط میکروفون مانیتور دریافت شده، تقویت شده و از طریق کابل‌های ارتباطی به برد صدا در پنل بیرونی منتقل می‌شود. برد صدا در پنل بیرونی این سیگنال صوتی را دریافت کرده و از طریق بلندگوی پنل پخش می‌کند تا فرد مراجعه کننده صدای ساکنین را بشنود.

اهمیت و کیفیت برد صدا:

کیفیت برد صدا تاثیر مستقیمی بر کیفیت ارتباط صوتی در سیستم آیفون تصویری دارد. یک برد صدای با کیفیت می‌تواند صدایی واضح، شفاف و بدون نویز را منتقل کند و تجربه کاربری بهتری را برای ساکنین و مراجعه کنندگان فراهم آورد. در مقابل، یک برد صدای نامرغوب ممکن است باعث ایجاد نویز، خش خش، قطعی صدا یا کیفیت پایین صدا شود که می‌تواند ارتباط را دشوار و ناخوشایند کند.

نکات مهم در انتخاب و نگهداری برد صدا:

• کیفیت قطعات: استفاده از قطعات الکترونیکی با کیفیت در ساخت برد صدا، طول عمر و عملکرد بهینه آن را تضمین می‌کند.
• طراحی مناسب: طراحی اصولی و مهندسی شده برد صدا می‌تواند به کاهش نویز و بهبود کیفیت صدا کمک کند.
• سازگاری: هنگام تعویض برد صدا، اطمینان حاصل کنید که برد جدید با مدل آیفون تصویری شما سازگار است.
• نگهداری: از وارد شدن رطوبت و گرد و غبار به داخل پنل و مانیتور جلوگیری کنید تا از آسیب دیدن برد صدا و سایر قطعات جلوگیری شود.

در نهایت، برد صدا به عنوان قلب ارتباط صوتی در سیستم آیفون تصویری، نقش بسیار مهمی در امنیت و آسایش ساکنین ایفا می‌کند. انتخاب یک برد صدای با کیفیت و نگهداری صحیح از آن می‌تواند تجربه کاربری لذت‌بخشی را به همراه داشته باشد.

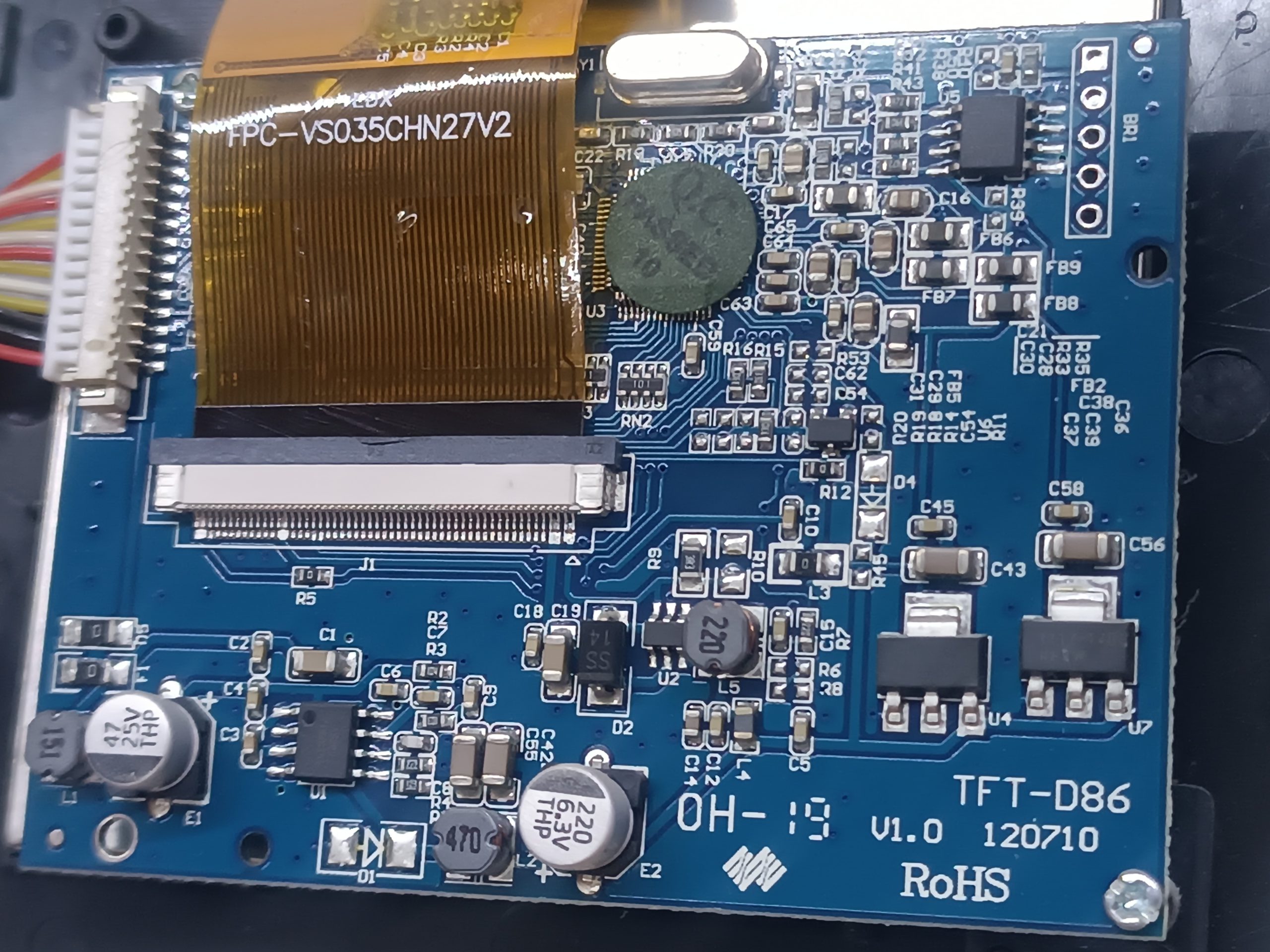

برد تصویر آیفون تصویری :

برد تصویر، یکی از اجزای اصلی و حیاتی در سیستم آیفون تصویری است. وظیفه اصلی این برد، دریافت سیگنال‌های ویدیویی از پنل بیرونی (دوربین) و پردازش آن‌ها برای نمایش تصویر بر روی مانیتور داخلی است. کیفیت و عملکرد برد تصویر تاثیر مستقیمی بر وضوح، شفافیت و سرعت نمایش تصاویر دارد.

اجزای اصلی برد تصویر (به طور کلی):

• ورودی تصویر: این بخش وظیفه دریافت سیگنال ویدیویی از دوربین پنل بیرونی را بر عهده دارد. نوع ورودی ممکن است آنالوگ (مانند CVBS) یا دیجیتال باشد.
• پردازشگر تصویر: این تراشه اصلی، سیگنال ویدیویی دریافتی را پردازش می‌کند. وظایف آن شامل تقویت سیگنال، حذف نویز، تنظیم رنگ و روشنایی، و در نهایت تبدیل آن به فرمتی قابل نمایش برای مانیتور داخلی است.
• حافظه (اختیاری): برخی از بردهای تصویر دارای حافظه داخلی هستند که می‌توانند تصاویر یا ویدیوهای کوتاهی را ضبط کنند. این قابلیت معمولاً در مدل‌های پیشرفته‌تر یافت می‌شود.
• خروجی تصویر: این بخش سیگنال ویدیویی پردازش شده را به مانیتور داخلی ارسال می‌کند. نوع خروجی نیز می‌تواند آنالوگ یا دیجیتال باشد.
• مدار تغذیه: این بخش وظیفه تامین ولتاژ مورد نیاز برای عملکرد تمامی اجزای برد تصویر را بر عهده دارد.
• مدارهای کنترلی: این بخش وظیفه کنترل عملکرد برد تصویر و ارتباط آن با سایر اجزای سیستم آیفون تصویری (مانند برد صدا و واحد کنترل مرکزی) را بر عهده دارد.

عوامل موثر بر کیفیت برد تصویر:

• کیفیت قطعات الکترونیکی: استفاده از قطعات با کیفیت بالا، طول عمر و عملکرد پایدار برد را تضمین می‌کند.
• نوع و قدرت پردازشگر تصویر: پردازشگرهای قوی‌تر می‌توانند تصاویر با کیفیت‌تر و با سرعت بیشتری پردازش کنند.
• طراحی مدار: طراحی بهینه مدار می‌تواند نویز را کاهش داده و کیفیت سیگنال را بهبود بخشد.
• نحوه اتصال و کابل‌کشی: استفاده از کابل‌های مناسب و اتصال صحیح آن‌ها می‌تواند از افت کیفیت تصویر جلوگیری کند.

مشکلات رایج در برد تصویر:

• تصویر نداشتن: این مشکل می‌تواند ناشی از خرابی در ورودی تصویر، پردازشگر، خروجی تصویر یا مدار تغذیه باشد.
• تصویر تار یا بی‌کیفیت: این مشکل ممکن است به دلیل ضعف پردازشگر، نویز در سیگنال یا مشکلات در تنظیمات باشد.
• پرش یا قطعی تصویر: این مشکل می‌تواند ناشی از اتصالات نامناسب، مشکلات در کابل‌کشی یا خرابی در برد باشد.
• تغییر رنگ تصویر: این مشکل ممکن است به دلیل خرابی در بخش تنظیم رنگ پردازشگر رخ دهد.

نکات مهم در انتخاب و نگهداری برد تصویر:

• انتخاب برد متناسب با سیستم: برد تصویر باید با سایر اجزای سیستم آیفون تصویری شما سازگار باشد.
• توجه به کیفیت و برند: انتخاب بردهای با کیفیت و از برندهای معتبر می‌تواند طول عمر و عملکرد بهتری را تضمین کند.
• محافظت در برابر نوسانات برق: استفاده از محافظ برق می‌تواند از آسیب دیدن برد در اثر نوسانات ولتاژ جلوگیری کند.
• جلوگیری از ورود رطوبت و گرد و غبار: رطوبت و گرد و غبار می‌توانند باعث خرابی قطعات الکترونیکی شوند.
