تا به حال برایتان پیش آمده که یکی از دستگاههای الکترونیکی محبوبتان ناگهان از کار بیفتد؟ اولین فکری که به ذهن میرسد معمولا نگرانی از هزینههای بالای تعمیر یا حتی تعویض کامل دستگاه است. اما همیشه داستان به این بدی نیست. گاهی وقتها، مشکل تنها یک قطعه کوچک و ارزان است که به سادگی میتوان آن را شناسایی و تعویض کرد. سوال اینجاست که چگونه میتوان این قطعه معیوب را پیدا کرد؟ پاسخ ساده تر از چیزی است که فکر میکنید. شما با داشتن یک ابزار مناسب و کمی دانش اولیه، میتوانید خودتان به یک عیب یاب ماهر تبدیل شوید.
مولتی متر اولین ابزار برای عیب یابی مدار
وقتی صحبت از تعمیر یا بررسی مدارهای الکترونیکی میشود، یک نام همواره در صدر فهرست ابزارهای مورد نیاز میدرخشد و آن مولتی متر است. فرقی نمیکند که یک تکنسین حرفهای باشید یا فردی علاقه مند که میخواهد باتری کنترل تلویزیون خود را چک کند؛ مولتی متر همیشه به کار شما خواهد آمد. این ابزار به شما اجازه میدهد تا کمیتهای الکتریکی اصلی مانند ولتاژ (اختلاف پتانسیل)، جریان (شدت حرکت الکترونها) و مقاومت (میزان مخالفت در برابر جریان) را اندازهگیری کنید.
مولتی مترها در دو نوع اصلی آنالوگ (عقربهای) و دیجیتال عرضه میشوند. مدلهای دیجیتال به دلیل نمایش دقیق اعداد روی صفحه نمایشگر و کاربری آسانتر، امروزه محبوبیت بسیار بیشتری دارند. توانایی این دستگاه در انجام چندین تست مختلف، آن را به اولین و مهمترین ابزار برای هر نوع عیب یابی تبدیل کرده است. پیش از آنکه هر قطعهای را تعویض کنید، این مولتی متر است که به شما میگوید مشکل واقعا از کجاست.
راهنمای خرید یک مولتی متر خوب و کاربردی
انتخاب مولتی متر مناسب میتواند تفاوت بزرگی در دقت و راحتی کار شما ایجاد کند. با وجود تنوع بالای مدلها در بازار، ممکن است کمی سردرگم شوید. اما با در نظر گرفتن چند مورد مشخص، میتوانید بهترین گزینه را متناسب با نیاز خود پیدا کنید. هدف این است که ابزاری تهیه کنید که نه کمتر از نیازتان باشد و نه با امکاناتی اضافه که هرگز استفاده نمیکنید، هزینه اضافی روی دستتان بگذارد.
برای یک انتخاب هوشمندانه، به موارد زیر دقت کنید:
- نوع استفاده: آیا برای کارهای خانگی و پروژههای ساده به مولتی متر نیاز دارید یا برای تعمیرات حرفهای؟ مدلهای حرفهای دقت بالاتر و امکانات بیشتری مانند اندازهگیری فرکانس و دما را ارائه میدهند.
- دقت و کیفیت: برندهای معتبر معمولا تضمینکننده کیفیت و طول عمر دستگاه هستند. یک مولتی متر با دقت بالا، نتایج قابل اعتمادتری به شما میدهد.
- محدوده اندازهگیری (Range): به حداکثر ولتاژ و جریانی که دستگاه میتواند اندازه بگیرد توجه کنید. برای کارهای عمومی، رنج استاندارد کافی است اما برای مصارف صنعتی ممکن است به مقادیر بالاتری نیاز باشد.
- ایمنی: وجود فیوزهای محافظ در برابر جریانهای بالا و بدنهی عایق، از موارد مهم برای جلوگیری از خطرات احتمالی است.
- بودجه: نیازی نیست همیشه گرانترین مدل را بخرید. گزینههای اقتصادی زیادی وجود دارند که نیازهای اولیه را به خوبی برآورده میکنند.
فرآیند خرید انواع مولتی متر با وجود فروشگاههای تخصصی آنلاین بسیار سادهتر شده است. مراکز معتبری مانند جم ترونیک، طیف وسیعی از این دستگاهها را از برندهای مختلف و با ضمانت اصالت کالا عرضه میکنند که به شما اجازه میدهد با مقایسه مشخصات و قیمت، بهترین انتخاب را داشته باشید.
آموزش گام به گام تست خازن با مولتی متر

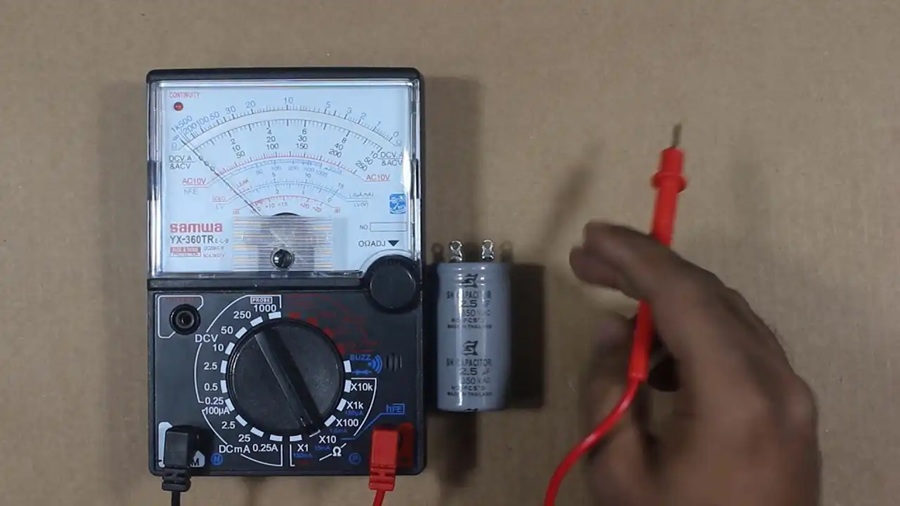

خازن ها مانند باتریهای بسیار کوچکی هستند که انرژی را ذخیره و در زمان مناسب آزاد میکنند. خرابی خازن یکی از دلایل شایع از کار افتادن دستگاههای الکترونیکی، به خصوص در بخش تغذیه است. خوشبختانه، تست خازن با مولتی متر یک فرآیند ساده است. اما قبل از هر کاری، یک قانون طلایی وجود دارد: همیشه خازن را قبل از تست تخلیه کنید! خازنهای با ظرفیت بالا میتوانند شارژ خطرناکی را در خود نگه دارند. برای تخلیه، میتوانید دو پایه آن را به وسیله یک مقاومت به هم متصل کنید.

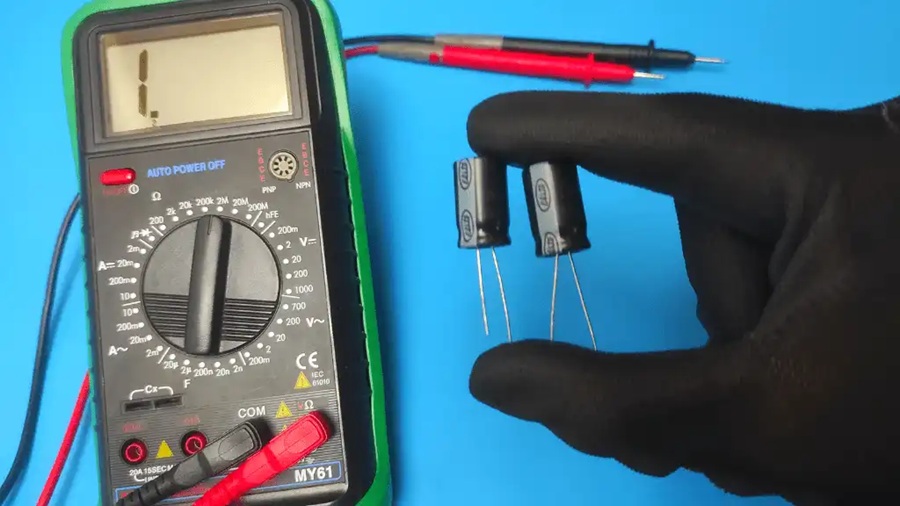

پس از تخلیه، مولتی متر خود را روی حالت اندازهگیری مقاومت (اهم، Ω) و در بالاترین رنج ممکن قرار دهید. سپس پراب قرمز (مثبت) را به پایه مثبت خازن (در خازنهای الکترولیتی مشخص شده) و پراب مشکی (منفی) را به پایه منفی آن وصل کنید. در یک خازن سالم، باید مشاهده کنید که عدد مقاومت به سرعت بالا رفته و به سمت بینهایت (در نمایشگر مولتی متر معمولا با OL یا 1 نمایش داده میشود) میل میکند. این رفتار نشان میدهد خازن در حال شارژ شدن است و نشتی داخلی ندارد. اگر مقاومت از ابتدا پایین باقی بماند یا صفر باشد، خازن اتصال کوتاه کرده و خراب است.
روش صحیح تست دیود با استفاده از مولتی متر
دیودها دروازهبانهای جریان الکتریکی در مدار هستند. وظیفه آنها این است که اجازه دهند جریان فقط از یک سمت عبور کند. اگر یک دیود خراب شود، این دروازه یا برای همیشه بسته میماند (اتصال باز) یا دو طرفه میشود (اتصال کوتاه) که در هر دو صورت، عملکرد کل مدار مختل خواهد شد. تست دیود با مولتی متر به راحتی سلامت این قطعه مهم را مشخص میکند.
ابتدا باید پایههای دیود، یعنی آند (مثبت) و کاتد (منفی) را بشناسید. در بیشتر دیودها، یک نوار رنگی (معمولا سفید یا نقرهای) روی بدنه وجود دارد که پایه نزدیک به آن، کاتد است. حال سلکتور مولتی متر خود را روی حالت تست دیود (که با نماد دیود مشخص شده) قرار دهید.
مرحله اول: تست بایاس مستقیم
پراب قرمز را به پایه آند و پراب مشکی را به پایه کاتد وصل کنید. یک دیود سالم در این حالت باید عددی بین 0.5 تا 0.8 ولت (برای دیودهای سیلیکونی) را روی نمایشگر نشان دهد. این عدد ولتاژ مورد نیاز برای باز شدن دروازه دیود است.
مرحله دوم: تست بایاس معکوس
جای پرابها را برعکس کنید؛ یعنی پراب قرمز به کاتد و پراب مشکی به آند. در این حالت، یک دیود سالم نباید هیچ جریانی را عبور دهد و مولتی متر باید عبارت OL (Open Loop) را نشان دهد. هر نتیجهای غیر از این دو حالت، نشان از خرابی دیود دارد.
جدول خلاصه تست دیود
| حالت تست | اتصال پراب قرمز | اتصال پراب مشکی | نتیجه در دیود سالم |
|---|---|---|---|
| بایاس مستقیم | آند (+) | کاتد (-) | نمایش ولتاژ (مثلا 0.7V) |
| بایاس معکوس | کاتد (-) | آند (+) | نمایش OL (بی نهایت) |
مهم ترین اصول ایمنی هنگام تست قطعات
کار با برق و قطعات الکترونیکی، حتی در سطح ولتاژ پایین، نیازمند رعایت اصول ایمنی است تا از آسیب به خودتان و تجهیزات جلوگیری کنید. شاید این موارد ساده به نظر برسند، اما نادیده گرفتن آنها میتواند منجر به برق گرفتگی، سوختن قطعات یا حتی آتشسوزی شود. به خاطر سپردن این اصول، نشانه حرفهای بودن شماست.
پیش از شروع هر کاری، این موارد را به یک عادت همیشگی برای خود تبدیل کنید:
- قطع کامل برق: همیشه قبل از دست زدن به مدار یا خارج کردن قطعه، دستگاه را از منبع برق جدا کنید.
- تخلیه خازنها: همانطور که اشاره شد، خازنها میتوانند حتی پس از قطع برق، شارژ خطرناکی داشته باشند. همیشه آنها را تخلیه کنید.
- تست خارج از مدار: برای به دست آوردن دقیقترین نتیجه و جلوگیری از تاثیر سایر قطعات روی اندازهگیری، بهتر است قطعه مورد نظر را از روی برد جدا کرده و سپس تست کنید.
- هرگز مقاومت را در مدار روشن اندازه نگیرید: اندازهگیری مقاومت یا تست اتصال کوتاه (بیزر) فقط باید در مداری انجام شود که هیچ ولتاژی در آن وجود ندارد. اعمال ولتاژ به مولتی متر در این حالت میتواند به فیوز یا کل دستگاه آسیب بزند.
- استفاده از ابزار مناسب: از پرابهای سالم و با عایقبندی مناسب استفاده کنید.
جدول عیب یابی سریع
| مشکل رایج در دستگاه | قطعه مشکوک اصلی | اولین تست پیشنهادی |
|---|---|---|
| دستگاه اصلا روشن نمیشود | خازنهای بخش تغذیه، دیود ورودی | تست خازن، تست دیود |
| صدای نویز یا وزوز شنیده میشود | خازنهای فیلتر | تست خازن برای نشتی |
| بخشی از مدار کار نمیکند | دیودها، ترانزیستورها | تست دیود برای اتصال کوتاه یا باز |
خلاصه
یادگیری روش تست قطعات الکترونیکی یک مهارت ارزشمند است که به شما قدرت و استقلال بیشتری در نگهداری و تعمیر وسایل الکترونیکی میدهد. در این مقاله دیدیم که مولتی متر به عنوان یک ابزار همهکاره، چگونه به ما در این راه کمک میکند. با یادگیری اصول سادهای مانند روش صحیح تست دیود و تست خازن با مولتی متر، دیگر نیازی نیست با بروز هر مشکل کوچکی نگران شوید. مهمتر از همه، با رعایت نکات ایمنی، میتوانید با اطمینان کامل به دنیای جذاب الکترونیک قدم بگذارید و از ساختن و تعمیر کردن لذت ببرید.
سوالات متداول
- آیا میتوان قطعات را بدون خارج کردن از مدار تست کرد؟
بله، اما نتایج ممکن است دقیق نباشند. سایر قطعات متصل در مدار میتوانند روی اندازهگیری شما تاثیر بگذارند و شما را به اشتباه بیندازند. برای تست قطعی، بهتر است قطعه از مدار خارج شود.
- عبارت “OL” روی نمایشگر مولتی متر به چه معناست؟
“OL” مخفف “Open Loop” یا حلقه باز است. این عبارت به این معناست که مقاومت در مسیر اندازهگیری بینهایت است و هیچ جریانی عبور نمیکند که در تست بایاس معکوس دیود، یک نتیجه مطلوب است.
- اگر در تست خازن، مقدار مقاومت به آرامی بالا نرفت و ثابت ماند، یعنی چه؟
اگر مقدار مقاومت از ابتدا پایین بماند (نزدیک به صفر)، یعنی خازن اتصال کوتاه کرده است. اگر از ابتدا بینهایت (OL) را نشان دهد، یعنی خازن اتصال باز دارد. در هر دو حالت خازن خراب است.
- چرا باید خازن را قبل از تست تخلیه کرد؟
زیرا خازنها میتوانند ولتاژ بالایی را ذخیره کنند. تماس با پایههای یک خازن شارژ شده میتواند باعث شوک الکتریکی شود و اتصال آن به مولتی متر میتواند به دستگاه آسیب جدی برساند.
